Přímé digitální nadproudové relé s 3×3místným LED displejem TRM-25

Přímé digitální zátěžové relé s 3×3-místným LED displejem, 3-fázové s časovačem, rozsah 0,1–25 A, výrobce TENSE (Turecko)

Digitální tepelná relé jsou určena k prevenci a kontrole poškození zátěží způsobených vysokým proudem.

• 0,1–25 A (nastavitelná hodnota nadproudu)
• 50% pevná asymetrie proudu
• Nastavitelná doba zpoždění chyby
• Provozní režim: nastavitelný (automatický, poloautomatický, manuální)
• Vnitřní proudové transformátory

Použití zařízení a princip činnosti

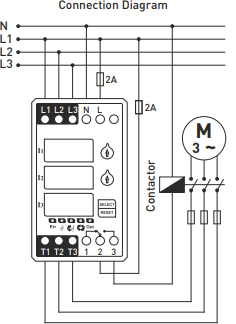

Připojte zařízení podle schématu zapojení. Po dokončení připojení přiveďte napájení. Po zapnutí displej zobrazuje nastavené hodnoty po dobu 5 sekund.

• Pro nastavení hodnoty nadproudu použijte regulátor„A>“. Nastavená hodnota se zobrazuje na levém displeji.
• Pro nastavení doby zpoždění použijte regulátor„t“. Nastavená hodnota se rovněž zobrazuje na levém displeji.

Když je zařízení napájeno, relé se sepne, výstupní kontakt se přepne na svorku 3 a rozsvítí se indikátorOUT. Pokud proud překročí nastavenou hodnotu nadproudu (A>), zařízení začne odpočítávat dobu zpoždění a rozsvítí se indikátorERR. Po uplynutí doby relé vypne, kontakt se přepne na svorku 1 a indikátorOUTzhasne.

Elektronické proudové relé řadyTRM-12je určeno pro automatické odpojení spotřebičů při překročení maximálně přípustného proudu, s programovatelným rozsahem sepnutí, nastavením doby sepnutí a doby zpětného zapnutí.
Dále jsou k dispozici 3 režimy návratu do „pracovního“ stavu —MANUÁLNÍ, POLOAUTOMATICKÝ, AUTOMATICKÝ.

Režimy resetu (Reset Modes):

• Manuální režim:Po chybě nadproudu je nutné zařízení resetovat stisknutím tlačítkaReset. V tomto režimu svítí odpovídající LED kontrolka.
• Poloautomatický režim:Zařízení automaticky resetuje systém třikrát při vzniku chyby nadproudu, poté čeká na ruční reset při další chybě. V tomto režimu bliká odpovídající LED kontrolka.
• Automatický režim:Zařízení automaticky resetuje systém při každé chybě nadproudu. V tomto režimu bliká odpovídající LED kontrolka.

Poznámka:Pro změnu režimu podržte tlačítkoSELECTpo dobu 10 sekund. Po změně režimu se rozsvítí odpovídající LED kontrolka.

Asymetrie 50 % (pevná)

Pokud rozdíl mezi největším a nejmenším fázovým proudem překročí 50 %, zařízení během 2 sekund přejde do režimu chyby asymetrie.
(Při provozu motoru to zabraňuje poškození systému v případě výpadku jedné fáze.)

Při chybě asymetrie:
• Skupina displejů dvou fází, které poruchu způsobily, začne blikat a rozsvítí se indikátor ERR.
• Pokud je proud nižší než 2 A, zařízení asymetrii nekontroluje.
• Pro návrat z režimu chyby asymetrie je nutné zařízení resetovat ručně.

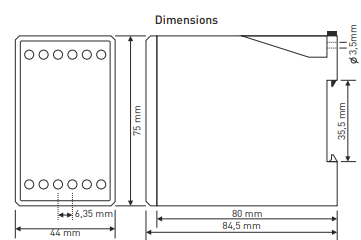

Technické parametry

• Provozní napětí: 150–260 V AC
• Provozní frekvence: 50/60 Hz
• Příkon:< 6 VA
• Provozní teplota: -20 °C až +55 °C
• Displej: 3×3 číslice, 5 LED diod
• Nastavení nadproudu (A>): 0,1–25 A
• Doba zpoždění: 0,1–20 s
• Typ připojení: svorkové připojení
• Kontakty: 5 A / 250 V AC (aktivní zátěž)
• Průměr vodiče: 2,5 mm²
• Hmotnost: max. 250 g
• Montáž: na DIN lištu
• Nadmořská výška provozu:< 2000 m

Poznámka: Modely TRM-50, TRM-100, TRM-200 a TRM-300 lze používat pouze s proudovými transformátory, které jsou součástí dodávky.

Model TRM-400 lze používat s proudovým transformátorem 400/5
