Časovač / Časové relé se zpožděním zapnutí / vypnutí / One Shot relé

Podrobný popis

Digitální časové relé DRV-10 s displejem, se zpožděným zapnutím a zpožděným vypnutím do 99 minut, s řídícím signálem

DRV-10 je digitální časové relé spouštěné signálem na vstup TR se zpožděním zapnutí

nebo zpožděním vypnutí nastavitelným v rozsahu do 99 minut, vhodný k použití všude tam, kde se vyžaduje časově závislé ovládání zařízení.

(viz detailní popis a fotogalerii)

- časový rozsah 1 sekunda až 99 minut

- 1x přepínací kontakt 5A/250VAC

- 2x LED indikátor (napájení, cívka relé)

- napájení 230V AC/DC / 4VA svorky A1-A2

- nebo napájení 24VAC/VDC / svorky A2-A3

- montáž na DIN lištu

- krytí IP20

- rozměry 90 x 23 x 58 mm

Použití:

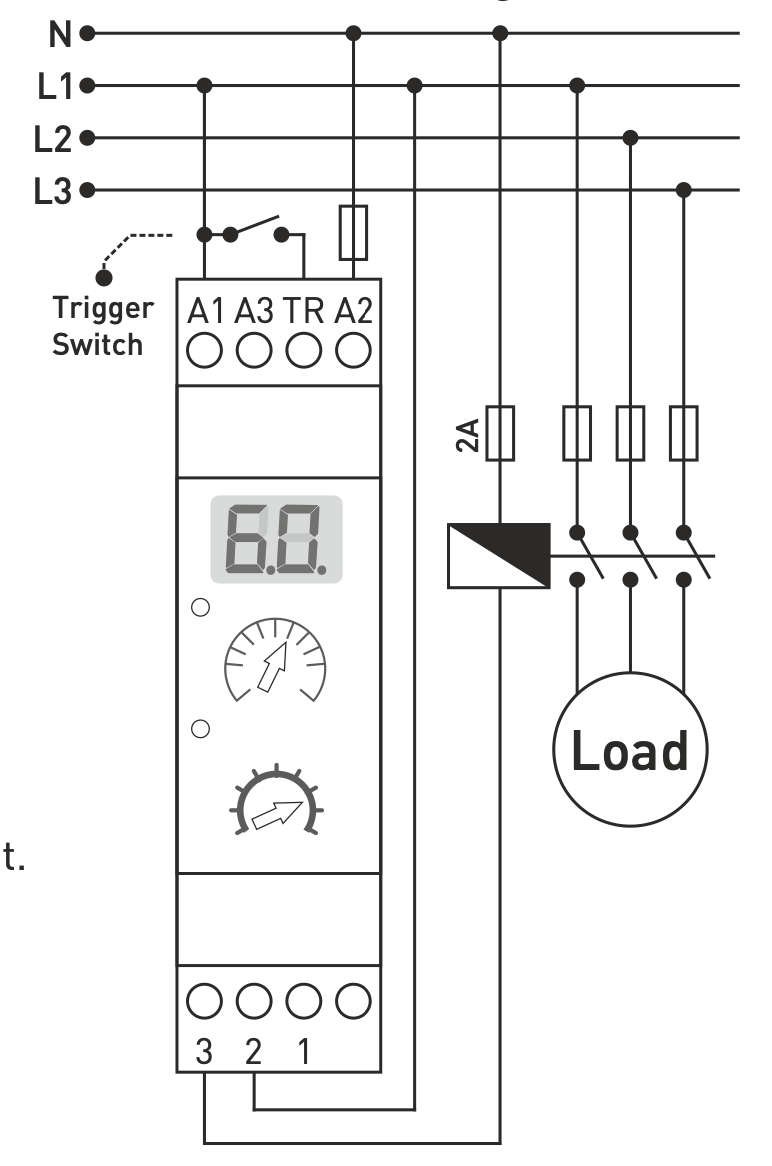

Zpožďuje zapnutí zátěže (ventilátor wc, osvětlení, rozběhy motorů, stykače apod.).

Počítání času se spustí po zapnutí relé, viz fotogalerie.

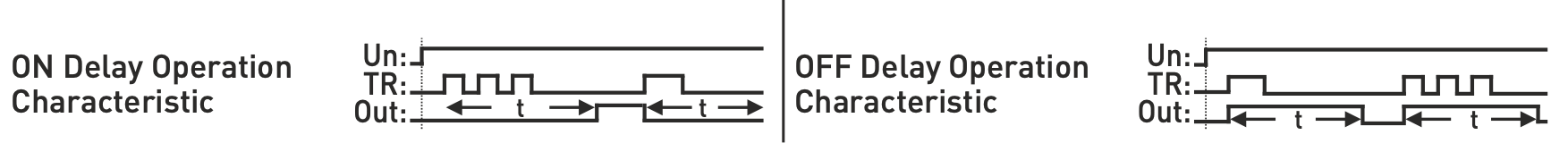

Popis činnosti:

ON Delay – opožděné zapnutí

- zpožděné zapnutí NO kontaktu relé po uplynutí času počítaného od náběžné hrany řídicího signálu na svorce (TR)

- na displeji vidět odpočítávání času (hodnota v sekundách nebo minutách) do zapnutí (doba čekání)

- relé drží zapnuto až do další náběžné hrany řídicího signálu na svorce 6 (TRG)

OFF Delay – zpožděné vypnutí

- okamžité zapnutí NO kontaktu relé po náběžné hraně řídicího signálu na svorce (TR)

- relé drží zapnuto během času nastaveného přes ovladače (doba trvání v zapnutém stavu)
