Zpožďovací časové relé , 12V - 240V AC/DC 1 / 10 / 100 sec min hod

Podrobný popis

Časové relé se zpožděným zapnutím ERV-08M do 100 hodin, s univerzálním napájením Un:12-230VAC

- zpožděné zapnutí NO kontaktu po sepnutí napájení (bez řídícího signálu)

- časový rozsah 0,1 sekundy až do 100 hodin

- 1x přepínací kontakt 5A/250VAC (svorky 1,2,3)

- 2x LED indikátor (napájení, cívka relé)

- univerzální napájení 12 - 230V AC/DC / 4VA svorky A1-A2

- montáž na DIN lištu

- krytí IP20

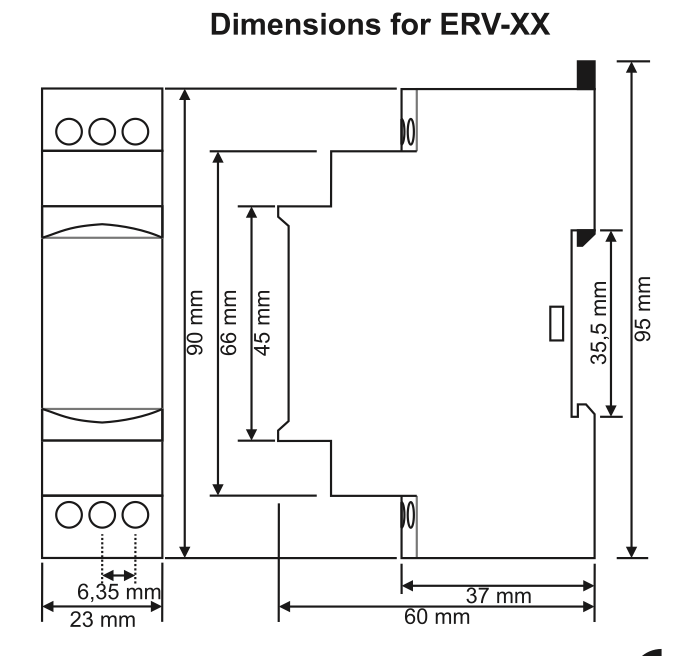

- rozměry 91 x 18 x 65 mm

Ovládání a popis funkce:

LED indikátory: ON (červená LED) = relé je připojena k napájení, OUT (zelená LED) = svítí: výstupní relé je zapnuto (spojené kontakty 2-3), OUT (zelená LED) = bliká: počítá čas do zapnutí.

Otočný potenciometr pro rozsah hodnoty „t“ od 0,1 (1%) do 10 (10=100%)

Otočný potenciometr pro maximální hodnotu času „TS“: A=10s, B=100s, C=10min., D=100min., E=10hod., F=100hod.

Relé umožňuje zpožděné zapnutí NO kontaktu (svorky 2-3) po sepnutí napájení (bez řídícího signálu).

Funkce spínání: Čas nastavíte ovladačem (TS a t). Změna času otočením ovladače se projeví při následujícím připojení napájení. Výstupní relé obsahuje přepínací kontakt SPDT, svorka 2=COM, svorka 3=NO, svorka 1=NC

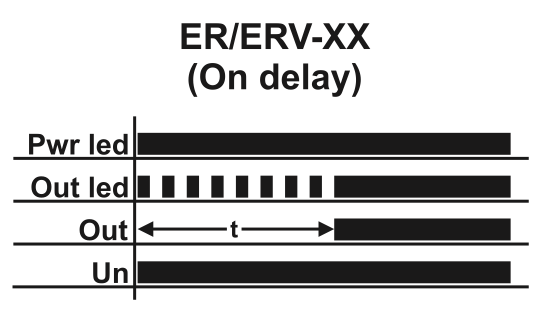

1/ ON Delay (svorky 2 - 3):

- zpožděné zapnutí po připojení napájení Un (bez řídícího signálu)

- po připojení napájení se začne počítat nastavený čas (t) a po jeho uplynutí se sepne výstupní relé Out (RLY) (spojí svorky 2-3)

2/ Využití NC kontaktu jako OFF Delay (svorky 2-1)

- svorky 2 – 1 jsou sepnuty i bez přítomnosti napájení

- po připojení napájení se začne počítat nastavený čas, po jeho uplynutí se sepne výstupní relé a rozpojí svorky 1-2
