Síťový analyzátor panel proudu, napětí, frekvence, výkonu, energie, RS485

Popis

3-fázový analyzátor parametrů sítě / Network analyzer / Network analyzer - multifunkční digitální panelový měřič, ukazatel proudu, napětí, frekvence a celkového výkonu, s reléovým výstupem, RS485 ModBus RTU - TPM-04SHDL výrobce TENSE (Turecko) panelové měřiče.

Analyzátory výkonu jsou určeny k měření a sledování elektrických hodnot. Díky komunikační funkci lze nezávisle sledovat a hlásit naměřené hodnoty energie. Pomocí analyzátorů energie lze provádět analýzy, jako je kvalita energie, účinnost a výpočet jednotkových nákladů.

Hlavní přednosti: V případě, že se jedná o spotřebu energie, je možné využít tzv:

• RS485 Modbus RTU (1200-19200b/s)

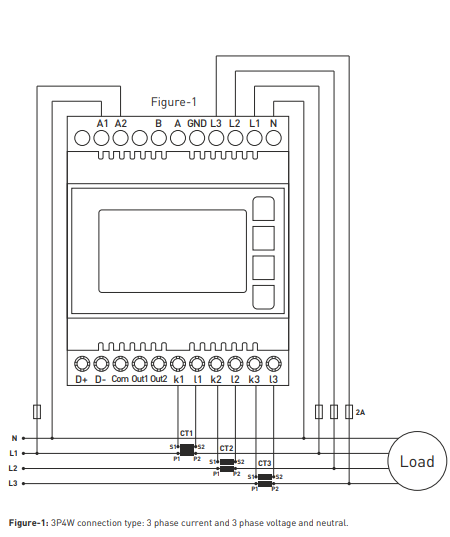

• Třífázový transformátor napětí a třífázový transformátor proudu.

• Zobrazuje harmonické složky napětí a proudu až do 31. harmonické.

• Zobrazuje činný výkon na fázi (P)

• Zobrazuje jalový výkon na fázi (Q, induktivní a kapacitní)

• Zobrazuje zdánlivé výkony ve fázi (S)

• Zobrazuje hodnoty Cosφ a účiníku každé fáze.

• Zobrazuje hodnoty napětí (V) a proudu (I) mezi fázemi a neutrálními fázemi a měří frekvenci.

• Zobrazuje celkové hodnoty importu a exportu činné energie (ΣkWh)

• Zobrazuje celkové hodnoty induktivní a kapacitní jalové energie (ΣkVArh).

• Zobrazuje minimální a maximální hodnoty, max. potřebu

• 2 reléové výstupy, 1 digitální vstup

• Protokoly událostí (vysoké/nízké napětí/proud, nesymetrie napětí/proudu, THD-I)

• Menu je chráněno heslem.

Obvykle se tento analyzátor sítě používá s měřicími transformátory proudu - 60/5 75/5 100/5 150/5 200/5 250/5 300/5 400/5 500/5 600/5 800/5 1000/5 1500/5 nebo podobnými. Pokud se chystáte připojit analyzátor ke sběrnici ModBus, zašleme vám na vyžádání "Registrační tabulku" s adresami ModBus.
