Relé hladiny kapaliny pro napařovací kotle

Relé pro regulaci hladiny vody v kotli pro instalaci do systémů ohřevu vody s možností vypnutí elektrického topného tělesa při nedostatku vody, pro systémy s jedním zásobníkem. SSR-09 TENSE

SSR-09 je moderní relé pro regulaci hladiny vody v kotlích, určené k automatické regulaci přívodu vody a ochraně ohřívače před chodem nasucho. Zařízení monitoruje přítomnost kapaliny v nádrži a automaticky zapíná nebo vypíná čerpadlo a ohřívač v závislosti na hladině vody.

Klíčové výhody

Ochrana proti chodu nasucho pro kotel a topné těleso prodlužuje životnost zařízení.

Automatická regulace hladiny vody: relé zapne čerpadlo, když je hladina vody nízká, a vypne ho, když je dosaženo horní hranice.

Stavové indikátory: vestavěné LED diody indikují provoz čerpadla a topení.

Snadná instalace: montáž na DIN lištu, pohodlné připojení svorek.

Kompaktní velikost a energetická účinnost.

Široký rozsah napětí (170–260 VAC): stabilní provoz i při přepětí.

Princip činnosti

Relé SSR-09 používá elektrody k detekci hladiny vody:

Když hladina vody klesne pod nastavenou značku, zařízení zapne čerpadlo, aby naplnilo nádrž.

Když hladina vody dosáhne horní hranice, čerpadlo se automaticky vypne.

Pokud se v blízkosti topného tělesa nenachází voda, relé zablokuje napájení topného tělesa a zabrání tak jeho přehřátí.

Tato logika zajišťuje, že kotel vždy pracuje bezpečně a úsporně.

Použití

Elektrické kotle a zásobníkové ohřívače vody

Topné systémy s akumulační nádrží

Vodovodní stanice a čerpací jednotky

Nádrže a zásobníky na pitnou nebo užitkovou vodu

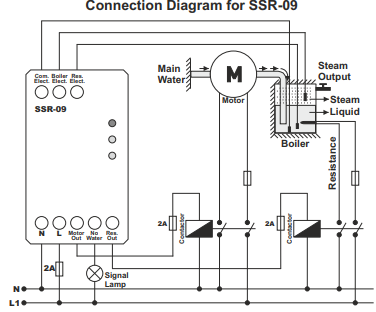

Instalace a připojení

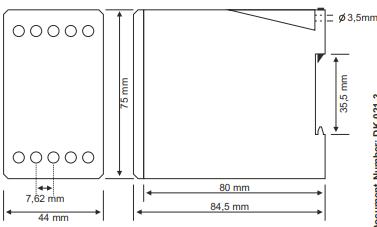

Montáž se provádí na standardní DIN lištu v rozvaděči.

Připojení se provádí pomocí šroubových svorek. Elektrody jsou instalovány v nádrži v požadovaných úrovních (horní a dolní regulace).
